概述

我公司研制生产的VSK-YTZY系列油田提油机智能化节电控制器，适用于油田配变380V，690V,1124V等供电系统，是针对油田磕头机的无功消耗大但变化快而特殊研制系列无功补偿装置。电容器以1倍,2倍,3倍……分组：自动控制器采用编码组合方式计算，以无功功率为判据加以功率因数校验的复合判断模式，自动选择匹配电容器投入和功除：可使补偿容量连续变化，以满足抽油机在工作过程中不断变化无功电能需求，并且采用软启动，避免冲击电流对电机及各种电器元件的冲击。

  提油机节电控制器属于电机的功率补偿电路。是由中央处理器采集电源电路的信号，经处理后的控制信号输入油田专用动态补偿电路，动态补偿电路与固定补偿电路并联输出无功功率至电机。电源线路中依次串连空气开关，电流互感器，电度表，交流接触器，电机缺相保护器构成电源电路，其优点是：设计合理，结构简单，使用寿命长，提高了电动机功率因数，实现了末端补偿，降低了配电线路的损耗。可称为是一种省时省力节能高效的方式。将大大减少采油成本，是值得推广的一种方式。

油田抽油机市场，就大庆油田就有几万台抽油机，辽河油田有几千台抽油机，胜利油田有一万多台抽油机，还有吉林油田，中原油田，江汉油田，克拉玛依油田，吐哈油田，长庆油田等，虽然在各油田已经配套使用了许多节能装置，但占总量是很少的，大约只占总量的5%,还有很大一部分没有安装节电装置，各油田每年都在分期分批进行安装改造，但需要的缺口很大。要实现节电装置的安装，就必须分期分批进行落实，大部分的油井都需要节电装置，市场潜力巨大，采用智能化节电器是目前理想的选择。而油田的购货体制是需要供货商加入油田入网证，这样就把许多电气自动化公司拒之门外，使竞争相对减少，真正做油田市场生意的公司有限，因此油田市场利润比较可观。而目前全国各大油田采油厂，采用节能装置的抽油机数量，随着采油厂的需要，也正在逐渐增加，采用的有大庆油田，辽河油田，胜利油田等，目前油田采用的油田提油机节电控制器型号也各不相同，价格也不尽一致。

在分析油田抽油机节能控制柜节能方式的时候，首先来看油田抽油机节能控制形式有哪几种？因为梁式抽油机的运行状况并非是恒转速状态，其运行状态是：上冲程时，电动机是处在耗能状态，下冲程时，电动机则处于发电状态，要将电动机发出来的电能释放掉。第一种方式是外加制动单元和制动电阻，把电能消耗在电阻上；第二种方式是采用回馈制动方式，将电能回馈到原电网。在油田抽油机上选用第二种回馈制动方式，是实现节能的方式。

在不影响油井产量的前提下，如何控制和降低开采成本、提高经济效益始终是油田普遍关心的问题，尤其是中低产井检泵时间短、耗电量大、机械设备（抽油机、油管、油杆等）磨损折旧严重，导致吨油成本居高不下。利用我公司研制生产的提油机无功补偿控制柜，可以提高采油系统的效率、降低吨油成本、提高产量，使抽油机的工作参数更适合地下工况，调整更方便容易，有效解决起动冲击大，运行耗电多，大马拉小车、效率低下等诸多问题。

由于电机全电压启动时, 启动电流（3-7）倍于额定电流,因此通常在带载电机启动时,会对电机和供电电网造成严重的冲击,导致对电网容量要求过高,而且启动时产生的大电流和震动对设备极为不利,采用我公司研制生产的油田提油机智能化节电控制器的零启动功能（电动机电流从零上升到额定电流）。因此,启动电流远远低于额定电流,实现电机真正意义上的软启动,达到了节能的目的,不但减少了对电网的冲击,而且能延长设备使用寿命及维修周期,减少设备维修费用。

本装置系统可用于低产井、控制产量井、井身质量问题引起频繁检泵的井、高产井上。广泛安装在普通游梁式抽油机、双驴头抽油机上，只更换原控制柜，对机械设备不做改动。本型控制柜是专为油田抽油电动机配备生产的油田提油机智能化节电控制器，采用自动切换技术。该控制柜可广泛应用于油田的各型抽油机上，它不仅具备普通电机控制柜的电气隔离，启停控制，电机智能综合保护等基本功能，还独有设备功率因数显示，无功功率全自动大范围调整等特殊功能，可自动适应井况和设备的变化，将电动机功率因数提高到0.95以上，大幅度减少无功损耗，具有较高的综合节电率。

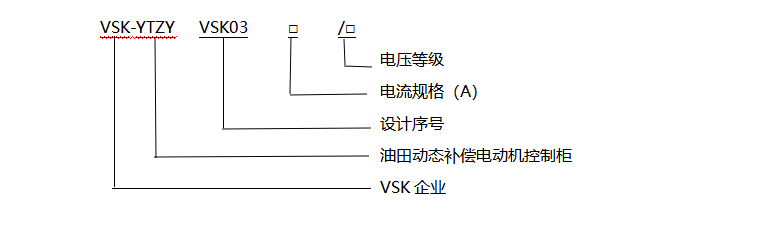

型号含义

技术参数

1  额定电压：380V、660V、1140V

2  额定电流：30A、50A、80A、120A

3  额定频率：50Hz

4  标配无功补偿容量范围：8kvar～18.75kvar

5  适配电机容量范围：7.5～37KW（对于37KW以上电机可在A、B、C点加一只8kvar三相固定电容器）

6  安装海拔高度：≤2000m

7  环境温度范围：-40℃～+50℃

8  相对湿度：≤95%

9  工作环境类型：户外连续工作

10  体积：500×600×1000

11  重量：100kg

选型指南

1  根据电机工作电压选定额定电压值。

2  根据电机额定电流按照1.5倍裕量选择额定电流。

3  参照下表选择额定补偿容量：

4  尽量提供配电机容量值，以便与电动机保护器电流设置范围相匹配。

安装调试步骤

1  仔细检查柜体铭牌及资料袋所标示技术参数是否与设备正确匹配。

2  安装地点先打基础或立支架，须使柜脚高于丰水年份淹没线。

3  将柜子平稳固定在基础或架子上，紧固。

4  将接地线可靠地接于柜脚的接地螺栓上，检查接地电阻要小于4欧姆。

5  将进线电缆用铜线鼻（铝线用铜铝线鼻）处理好后，牢固接于隔离刀闸上端，注意相序自右向左依次为A、B、C。

6  三相零克均送上后合上隔离刀闸开关，按随机资料袋中所附的电机保护器使用说明书进行保护定值设定。

7  按下柜体侧面小门内绿钮，接触器应能可靠吸合。检查此时侧面小门内功率因数指示，如果功率因数表的接线相序接错时，先按红钮停控制柜，拉开隔离刀闸开关，将功率因数表电流接线柱Ia与Ia*上两线对调即可。

8  调整正确后，在隔离刀闸断开进线电源状态下，将电动机引线用铜或铜铝（铝线时）线鼻处理后，按转向要求接于接触器下端，坚固。

9  送电合刀闸，按绿钮启井。再确认功率因数表指示方向，如不正确再按5.7调整Ia与Ia*的接线。

10  控制柜自动检测无功功率并自动调节，控制柜最慢可以在1小时之内将功率因数调整至0.95以上，该过程不需专人监控。

使用安全注意事项

1  非专业电工人员不得开启前、后门进行任何操作。

2  柜体安装要牢固，柜门要关好，防止倾倒及进雨水，接地电阻要小于4欧姆。

3  操作人员启停井时应注意安全，勿用湿手操作，应带绝缘手套。

4  停井后，如有专业电工人员操作应注意电容上的短时有残余电压，勿直接接触其端子，分、合刀闸时隔时远离带电部分。

5  控制柜内的补偿电容器组等电器元件如有损坏必须用原型号的器件更换，不得用其他型号代替。
